如何正确使用螺栓拉伸器

螺栓拉伸器顾名思义就是拉伸螺栓的一种液压工具。

以艾乐森双级齿轮螺栓拉伸器位列。

型号：M36

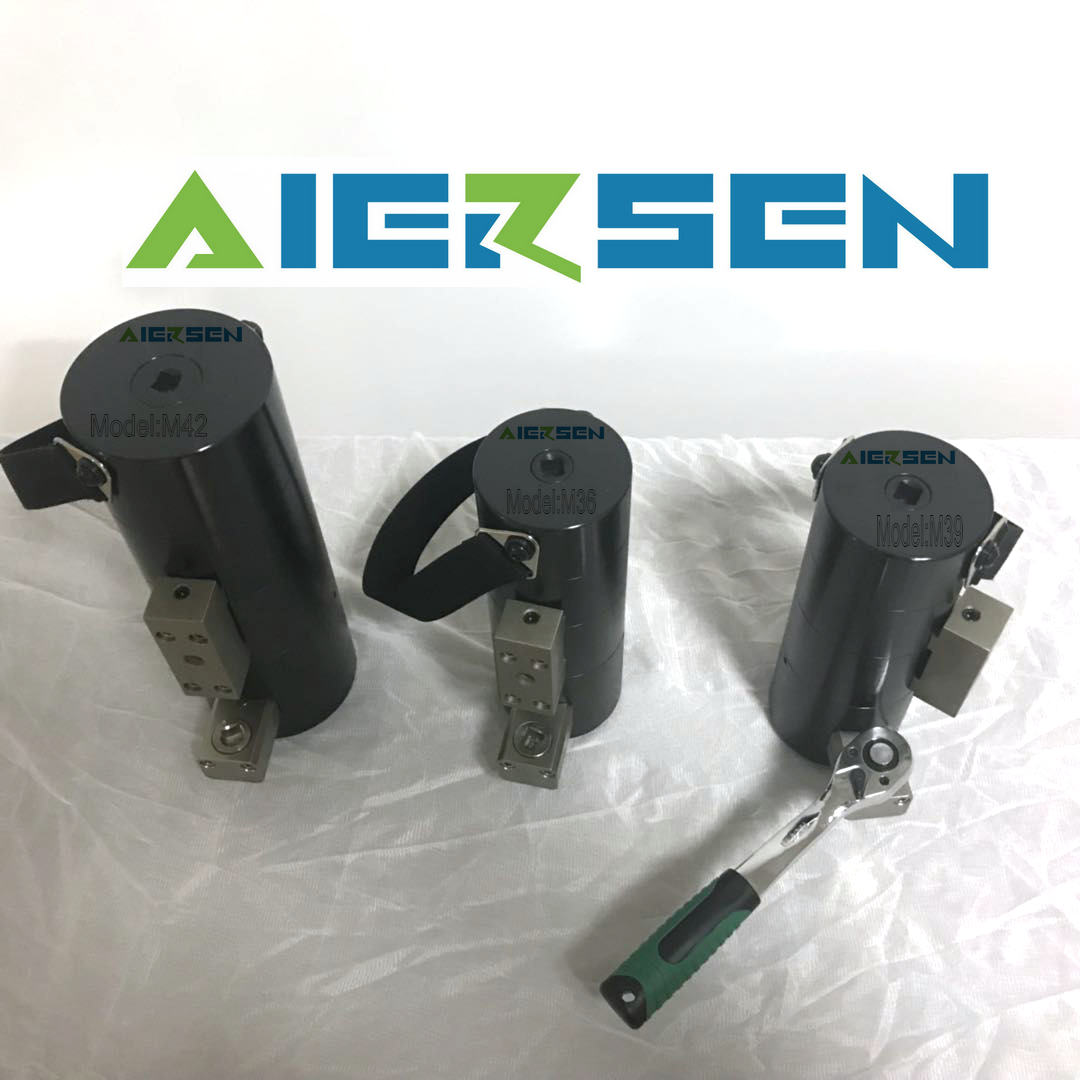

如下实物图

这款螺栓拉伸器可以说做的是非常精致。

在使用之前我们先了解一下这款拉伸器的技术参数：

工作压力：150MPa

拉 伸 力 ：740KN

行      程：10mm

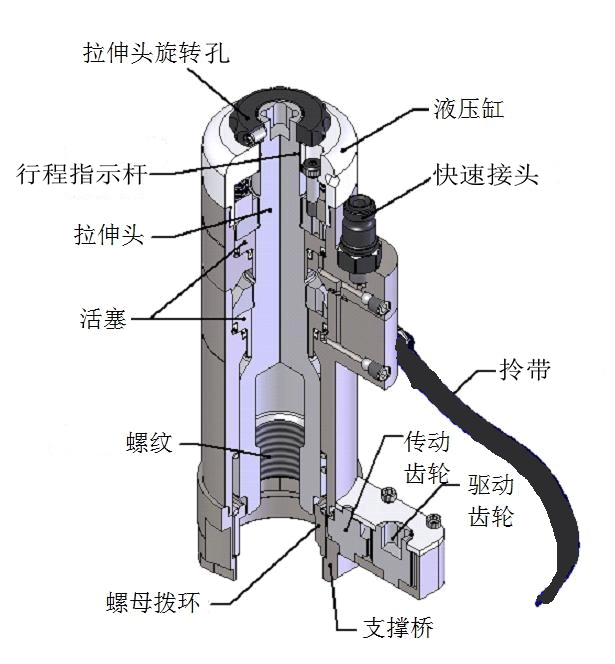

再看看这款螺栓拉伸器的构造图如下：

此拉伸器 为双级齿轮传动液压螺栓拉伸器。本拉伸器由两个相连的高压液压缸构成，可以施加液压后产生高螺栓载荷。 每个液压缸由一个活塞，本体和两个密封构成。本拉伸器带有弹簧回缩功能，可以使拉伸器释放压力时自动回位。本拉伸器包含内置拉伸头，带有齿轮驱动和用于手动操作的拉伸头旋转器。使用带有弹簧和齿轮驱动的螺母拨环，可以轻松地安装和拆除拉伸器。

本拉伸器的液压缸为液压连接，带有HJB116 快速公接头。液压缸内的密封为高性能聚氨酯密封，即便超出所述工作压力也可运转良好。配套使用的泵和软管必须满足拉伸器额定1500bar 或以上的操作压力。

本拉伸器的液压缸设计用于同时加压，并同时由支撑桥支撑。本拉伸器设计满足客户的特定 需求。支撑桥包含一个齿轮箱来转动满足客户六角螺母对边尺寸的螺母拨环。齿轮箱由位于顶部的旋转孔驱动齿轮操作，可以被用于紧固和拆卸螺母。

 M36液压螺栓拉伸器的***大行程为10mm。切勿超过此行程，即便此拉伸器设计带

有积极防止拉伸器过行程的功能。工具标有操作者可视的行程***，达到设计行程

后工具内的压力应立即释放以防止损坏工具。

操作步骤：

1、开始紧固和拆卸前，请确保所有相关人员阅读和遵守本操作手册中的健康和安全信息。

2、确认***小螺栓突出长度为76mm，并且螺母和垫片的总高度不超过 45mm

3.清洁需紧固的螺母和法兰的周围表面。确保表面没有可能会防止拉伸器平整的突起或不平。

以上三项工作完成后：

1、将拉伸器放在需要紧固的螺栓上，顺时针转动拉伸头旋转器将拉伸头与螺栓配合。继续 转动拉伸头直到支撑桥抵住法兰表面。要确保螺母在螺母拨环内。螺母拨环应自动与螺母配合，因为螺母拨环带有弹簧回缩功能。如果没有，则轻轻转动齿轮箱的 1/2"方驱来使齿轮驱动的螺母拨环完全与螺母配合。

2、1/2套筒夹住拉伸头，以确保液压缸处在起始位置来进行充分的工作行程。当拉伸头旋转器的黑色圈刚好接触到液压缸即可。如果存在缝隙，则继续用套筒扳手转动拉伸头。支撑桥应稳定并齐平地安放在法兰表面上。支撑桥和法兰表面不应有缝隙，垫圈或螺母应不可视。

3、通过连接软管将液压泵与液压公接头连接。确保公母接头完全啮合。

4、使用液压泵，为拉伸器加到额定压力切勿超过拉伸器的推荐工作压力。同步拉伸时，应进行几个步骤来施加拉伸力 。

5、用1/2的套筒扳手顺时针转动驱动齿轮到 50Nm，将螺母拧紧。

 注意: 切勿过度拧紧驱动齿轮，否则会导致损坏。

6、打开泵的释放阀，让液压油回流到油箱，并将拉伸器部分复位用于下次操作。如果有低压油回程软管，请将其连接到拉伸器和泵的油箱上，这会增加拉伸器的复位速度。

7、为确保拉伸器完全复位到起始位置，为释放拉伸器的全部压力/载荷，使用 1/2套筒扳手将 拉伸头顺时针旋下直到拉伸头旋转器的黑盖不再向下移动。 进行此步骤前应确保泵上的释放阀是打的。此步骤还确保拉伸头可以在拉伸器上自由转动。如果此步骤中拉伸器没有正确复位，则拉伸头很难转动。

8、重复 1-7 步骤来锁紧螺栓及使拉伸器回位。

9、完成螺栓拉伸后，断开泵的连接，使用套筒扳手确保拉伸头完全从螺栓上松开，然后将拉伸器整体移开。

通过以上螺栓拉伸器操作步骤就完成了对螺栓的紧固工作。

备注：螺栓拉伸器驱动泵可选用气动液压泵、电动液压泵、手动液压泵。
