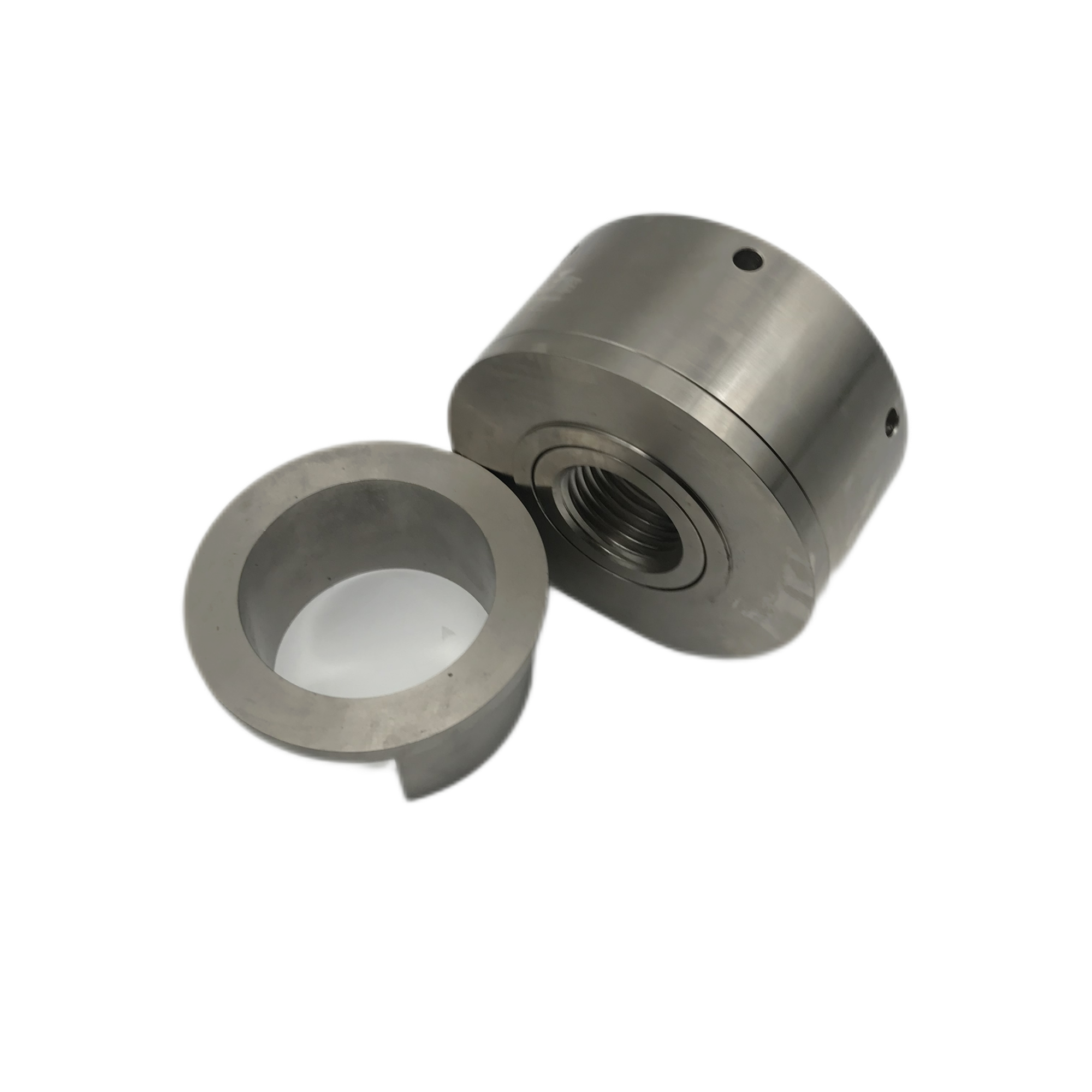

名称：HM普通型液压螺栓拉伸器
点击次数：3309
更新时间：2018-07-14 13:11:31
想了解更加详细的产品信息，您还可以电话联系： 13815036227
液压螺栓拉伸器应用船舶、钢铁、石化、电力等行业。应用于各种规格螺栓的定值紧固和拆卸，达到精确的预定载荷，并可以对多个螺栓同时紧固。
液压螺栓拉伸器工作原理：利用液压油缸直接对螺栓施加外力，使其在弹性变形区内被轴向拉伸到需要的拉伸量，从而使螺母易于松动。
不同的工况可以选择使用不同的液压螺栓拉伸器型号
HM系列液压螺栓拉伸器特点
适用于单规格螺栓的拉伸，重量轻、精度高。
体积小、结构紧凑。
标准工作压力0-250Mpa。
型号 | 螺纹规格 | 拉伸力 (KN) | 尺寸（mm) | 行程 (mm) | |||||
M | Inch | A | B | C | D | E | |||
HM18 | M18 | 45/64 | 172 | 40 | 46 | 62 | 18 | 76 | 10 |
HM20 | M20 | 51/64 | 208 | 42 | 51 | 66 | 19 | 78 | 10 |
HM22 | M22 | 7/8 | 264 | 45 | 51 | 72 | 20 | 86 | 10 |
HM24 | M24 | 1 | 327 | 49 | 59 | 78 | 22 | 88 | 10 |
HM27 | M27 | 1-1/8 | 448 | 55 | 65 | 88 | 25 | 93 | 10 |
HM30 | M30 | 1-1/8 | 448 | 61 | 72 | 98 | 27 | 93 | 15 |
HM33 | M33 | 1-1/4 | 679 | 66 | 76 | 108 | 29 | 103 | 15 |
HM36 | M36 | 1-3/8 | 810 | 71 | 80 | 118 | 32 | 108 | 15 |
HM39 | M39 | 1-1/2 | 810 | 77 | 89 | 118 | 34 | 112 | 15 |
HM42 | M42 | 1-5/8 | 917 | 83 | 91 | 126 | 37 | 114 | 15 |
HM45 | M45 | 1-3/4 | 952 | 89 | 94 | 130 | 39 | 118 | 15 |
HM48 | M48 | 1-7/8 | 1151 | 94 | 102 | 142 | 42 | 122 | 15 |
HM52 | M52 | 2 | 1277 | 102 | 110 | 148 | 46 | 124 | 15 |
HM56 | M56 | 2-1/4 | 1455 | 106 | 119 | 160 | 49 | 138 | 15 |
HM60 | M60 | 2-3/8 | 1455 | 114 | 131 | 160 | 52 | 142 | 15 |
HM64 | M64 | 2-1/2 | 1794 | 120 | 131 | 178 | 55 | 151 | 15 |
HM68 | M68 | 2-3/4 | 1794 | 124 | 146 | 178 | 58 | 159 | 15 |
HM72 | M72 | 2-7/8 | 2116 | 130 | 146 | 192 | 62 | 173 | 15 |
HM76 | M76 | 3 | 2579 | 135 | 161 | 215 | 65 | 177 | 15 |
HM80 | M80 | 3-1/4 | 2579 | 142 | 161 | 215 | 68 | 197 | 15 |
HM85 | M85 | 3-3/8 | 2963 | 150 | 175 | 230 | 72 | 202 | 15 |
HM90 | M90 | 3-1/2 | 3506 | 160 | 177 | 250 | 77 | 218 | 15 |
HM095 | M95 | 3-3/4 | 3951 | 170 | 202 | 265 | 80 | 225 | 15 |
HM100 | M100 | 4 | 4573 | 178 | 212 | 285 | 85 | 225 | 15 |
